Zil 135

Photos

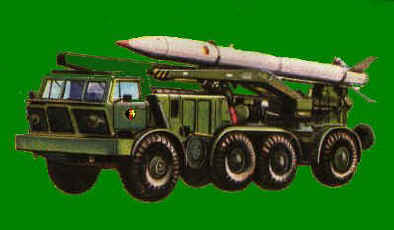

 Ab 1966 als Startrampe und Raketentransport-Ladefahrzeug eingesetzt. (später Baz 135).Sie erledigten Aufgaben die zuvor nur Vollkettenfahrzeugen vorbehalten waren. Erster mobiler taktischer Komplex auf Radbasis, Luna-M.
Maz 543

Photos



Seit 1969 bei der NVA, der Maz 543.Markant sein geteiltes Fahrerhaus. Dieser "Bolide" wurde in der SU auch als Tieflader, Pritschenwagen und Kranwagen benutzt. Militärisch als Trägerfahrzeug und Startrampe benutzt ersetzte er die Kettenzugmaschienen AT-T und ATS59.

Baz

5921-5922

5937-5939

Photos

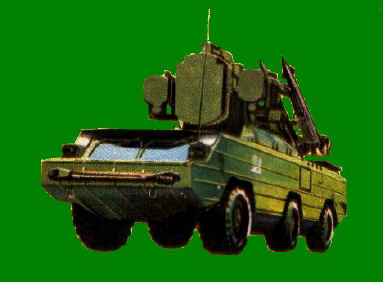

 Als Nachfolger kam der  Raketenkomplex Totschka mit dem dreiachsigem, schwimmfähigen Basisfahrzeug Baz ab 1983 zum Einsatz. Typen: Startfahrzeug 9P129 und Transport und Ladefahrzeug 9T218 sowie ein Fla-Raketensystem-OSA AK:Start-Leit-Station9A33BM3 und Transport und Ladefahrzeug 9T217BM2

Baz

6944



Photos

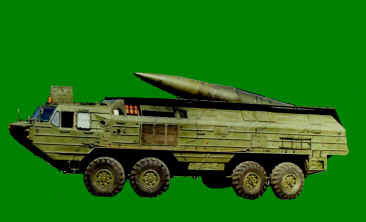

 Ab 1985 als vierachsiges, schwimmfähiges Basisfahrzeug für den Komplex 9K714 OKA eingesetzt. Startfahrzeug 9P71 und Transport und Ladefahrzeug 9T230.
  Bj.

Eigen-

Masse

kg

Nutz-

Masse

kg

schwimm-

fähig

 Länge

mm

Breite

mm

Höhe

mm

Boden-

freiheit

mm

Steigungs-

winkel

    Motor

Hubraum

ccm

Leistung

PS

Fahr-

bereich

km

V-max

km/H

Zil

135

 1966 10500 9500 - 9270 2800 2530 580 57

2xV8

Sil375

2x

6960

 2x180 400 65
Maz

543

1964 17500 19000 - 11700 3020 2650 450 58

4T-Diesel

V12-120°

 38880 525 500 70

Baz

5921

1983 11500 6185 X 9485 2782 2350 400 58

4T-Diesel

V6-120°

 16000 300 400 70/8

Baz

6944

 1985 17000 12000 X 11760 3128 3000 480 58

4T-Diesel

V8-120°

 2100 400 1000 70/10
